非球面光学元件—面形测量方法
在本篇中，我们详细介绍冷加工法在各个工序下的面形测量方法。
1 非球面铣磨阶段的面形测量

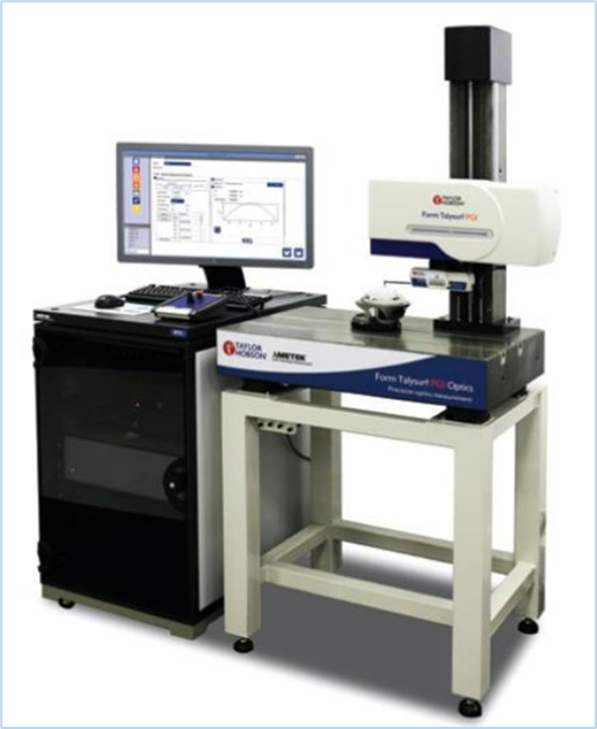

A、轮廓仪法对于旋转对称的非球面元件，采用接触式轮廓仪做测试，可以获得亚微米量级的面形测试精度，其中，以英国Taylor Hobson公司生产的轮廓仪应用最为广泛。设备图片如下图所示：
该设备采用接触式探针来测试非球面的矢高轮廓，通过将实测结果与理论非球面曲线做对比，可以获得单根线的面形轮廓误差曲线。测量结果可以直接导入到加工机床中，从而指导元件的下一轮加工。
B、三坐标测量法（CMM）

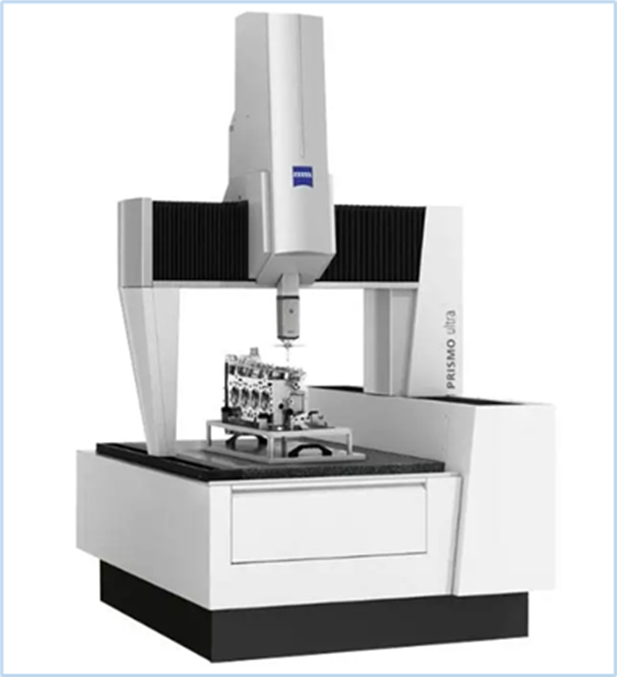

从面世至今，三坐标测量机已经在各个测量领域获得应用，当前的三坐标测量软件，普遍支持CAD数模导入，因此，通过将被测非球面的数模导入到软件中，并开展自动测试，可以获得被测非球面的面形误差分布，常见的Zeiss三坐标机如下图所示：
当前来讲，高精度的三坐标测量精度已经达到了0.5μm以内，所以利用三坐标机来测试非球面元件的面形，也可以获得微米量级的PV值，对于离轴非球面、自由曲面的测试是非常有帮助的。
2 非球面在精磨&粗抛阶段的面形测量
在精磨和粗抛阶段，非球面的面形PV值在微米和亚微米量级，此时，结合商用的检测设备，可以实现元件的准确测试。常用的检测设备有Taylor Hobson公司生产的Luphoscan系列设备，荷兰DUI公司生产的Nanomefos设备和日本松下公司生产的UA3P设备等。

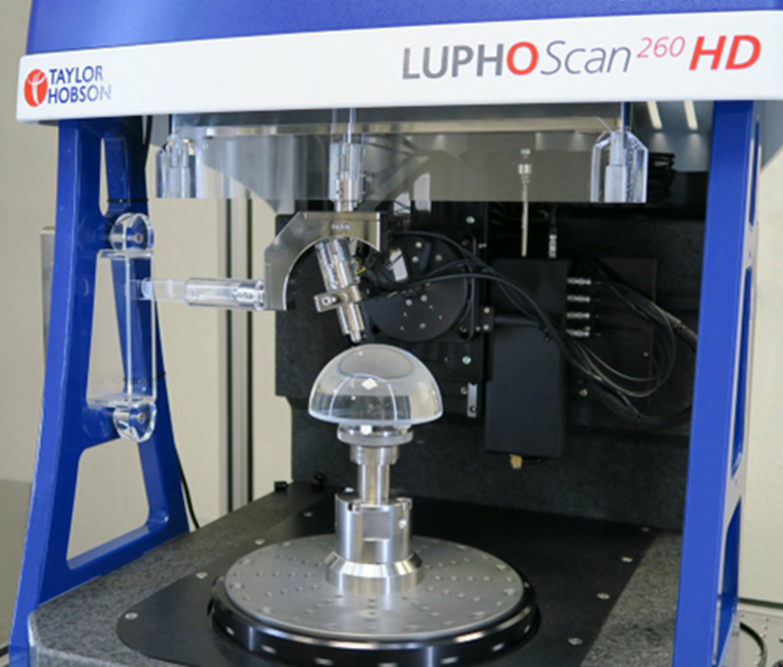

Luphoscan 设备基于激光多波长干涉技术（MWLI），可以利用非接触的方法测试非球面的矢高变化，从而评估整个非球面的面形误差分布，面形测量精度约±50nm（PV）。该系列设备包含Luphoscan 260 HD、Luphoscan 420 HD以及定制化的大口径机型，分别对应最大可测的口径为260mm、420mm以及更大尺寸。

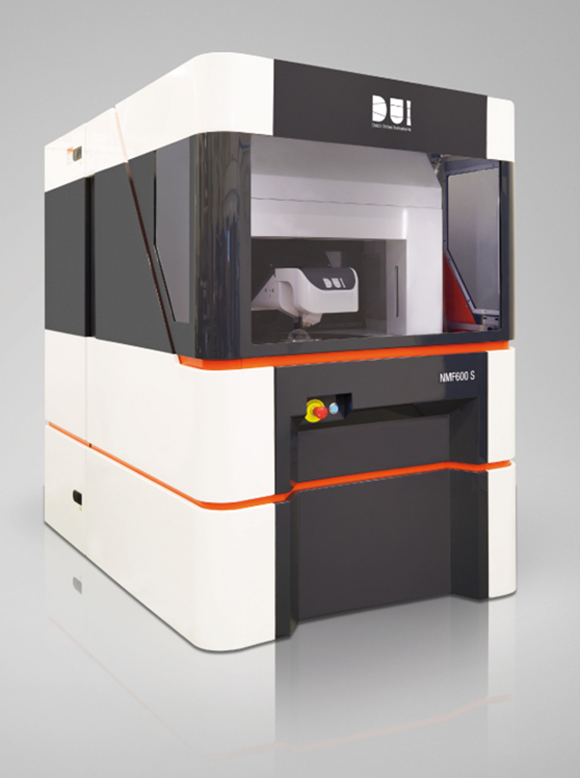

Nanomefos设备，配备有集成差动共焦和双频激光干涉仪的光谱共焦测头，通过测试元件在法线方向上的矢高变化量，从而获得非球面的三维光学形貌分布。该设备测量旋转对称非球面时，宣称有小于5nm RMS的测量精度，设备图片如下：

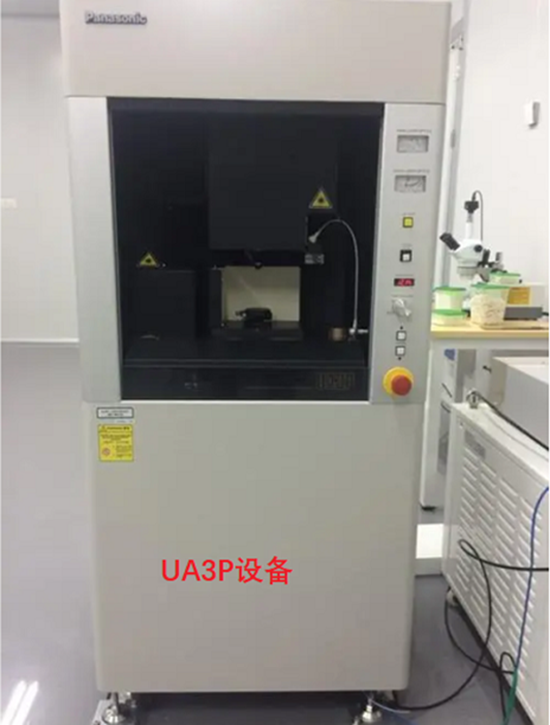

UA3P设备，可以看做是高精度的三坐标测量机，是依赖接触式测试来实现元件表面的测试。常规的三坐标机都是用光栅尺来计量三个轴的位置坐标值，而UA3P则是采用三路激光测长装置，来实现坐标的精确定位，测试精度PV值约为±50nm。

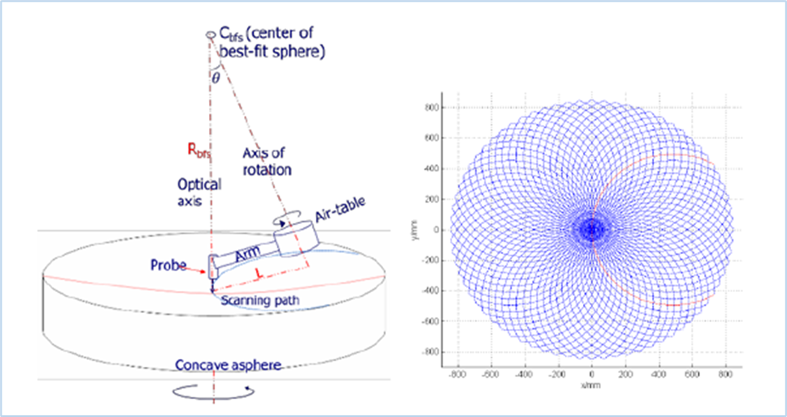

对于大口径的非球面元件，比如口径超过1m的非球面反射镜，因为测量口径的限制，上述的商业化设备已经不再适用，科学家们发明了摆臂轮廓仪，通过使用旋转的测量臂，来测试得到大口径非球面的面形误差分布，其原理如下图所示：
3 非球面在精抛光阶段的面形测量

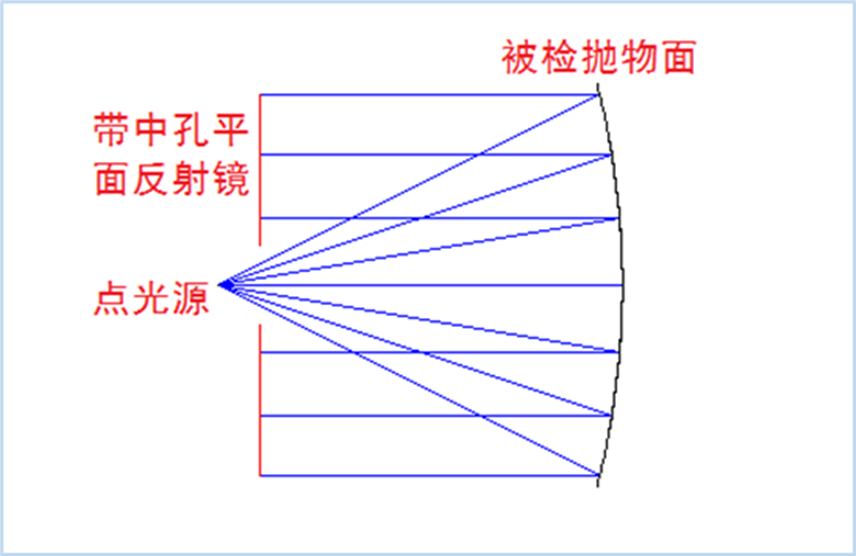

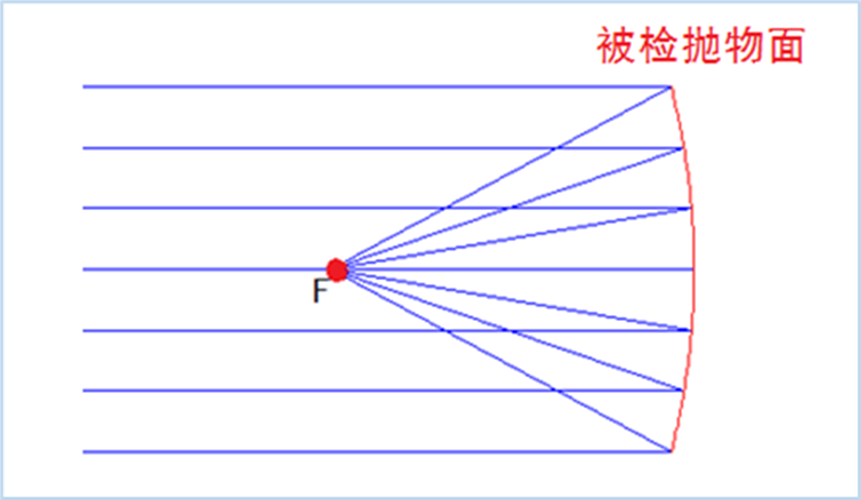

A、适用于二次非球面的无像差法测试二次非球面，以其特殊的曲面形式，可以借助辅助镜面实现无像差法的测试。例如，对于抛物面，它的焦点与无穷远互成共轭，因此，可以利用平面镜或反射球实现测试，常见的测试光路如下所示：

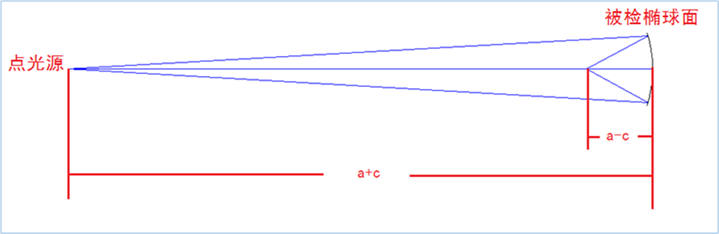

在上图中，一种是对于入射到被测凹抛物面上的平行光，在焦点位置放置反射小球，可以将光束原路反射，实现自准直测试。另一种是借助带中孔的平面反射镜，将光束反射回焦点处，实现测试。对于椭球面，它的前后两焦点互成共轭，从一个焦点位置发出的球面波，经过椭球面反射后，会汇聚到另一个焦点处，形成理想球面波，因此，也可以构成无像差法测试，光路如下所示：

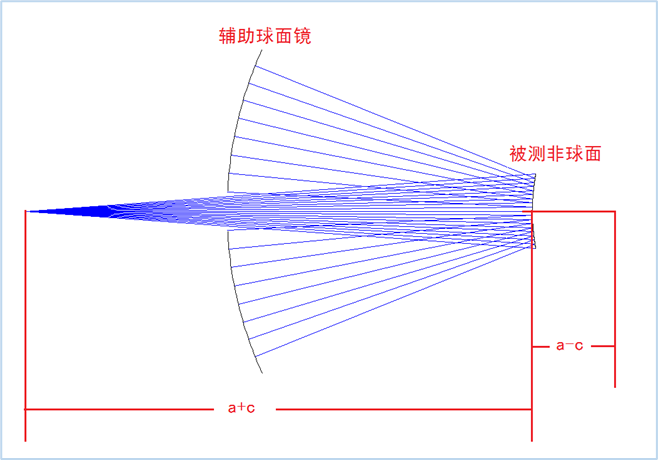

对于双曲面非球面，它有分布在两侧的两个焦点，因此，通常借助球面反射镜，可以实现双曲面的无像差法测试，常见的Hindle球法测试双曲面的光路如下所示：
B、零位补偿法

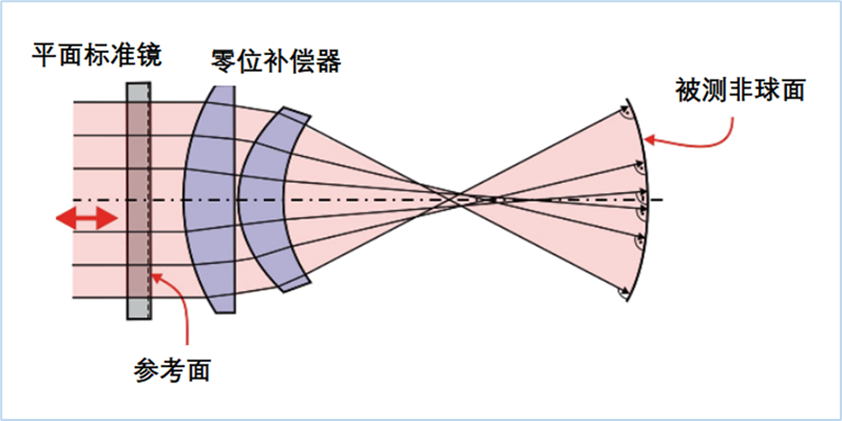

对于口径较大的非球面，或者高次非球面，利用无像差法测试是不方便的，因此，人们发明了零位补偿法来测试非球面的面形。零位补偿法，就是借助一个可以补偿球差的补偿器，来实现将干涉仪发出的平面波或球面波，转化为与被测非球面相吻合的非球面波前，从而实现零位测试。常用的补偿器通常有2种，一种是通过2片或3片球面透镜组成的透镜组来实现，组装成补偿镜头，称为Null lens，另一种则是利用计算全息板，简称CGH（Computer Generated Holograms），CGH是一种衍射元件，利用衍射的原理，通过将干涉仪发出的+1级光做调制，实现波前的转换，常见的零位补偿光路如下图所示：
另外，美国QED公司开发了ASI（Asphere Stitching Interferometer）干涉测量设备，通过子孔径拼接的方法，可以实现浅度非球面的面形拼接测试，Zygo公司开发了VFA(Verifire Asphere)干涉测量设备，通过环带拼接的方法，可以实现轴对称非球面的面形拼接测试，并给出拼接后的面形分布，拼接法用于非球面的面形测量，也是一种有价值的开拓。
